Im Jahr 2021 sind 4 neue Schützlinge 🐔 zu uns gestoßen. Hierfür wurde natürlich zuvor ein Hühnerstall für die notwendige Behausung errichtet, welcher im Jahr 2022 mit etwas Technik modernisiert wurde.

Insgesamt wurden verbaut:

  • 1x Raspberry PI 4b
  • 1x 8-Port Optokoppler
  • 1x Kamera (ohne IR-Filter) für Innenansicht Stall
  • 1x Kamera (ohne IR-Filter) für Gehegeansicht
  • 1x Temperatursensor
    • –> Um bei Gefriertemperaturen automatisch die Getränkeheizung sowie Wärmelampe zu aktivieren
  • 1x Lumensensor
    • –> Um den Eingang/Ausgang bei Sonnenaufgang/-untergang zu öffnen/schließen
  • 1x Hybrid-Schrittmotor
    • –> Um den Eingang/Ausgang automatisch schließen/öffnen zu können
  • 2x Trafo 12V DC
  • 1x 220mm Lüfter
    • –> Abluft
  • 1x 140mm Lüfter
    • –> Lufttransport im Dachspitz

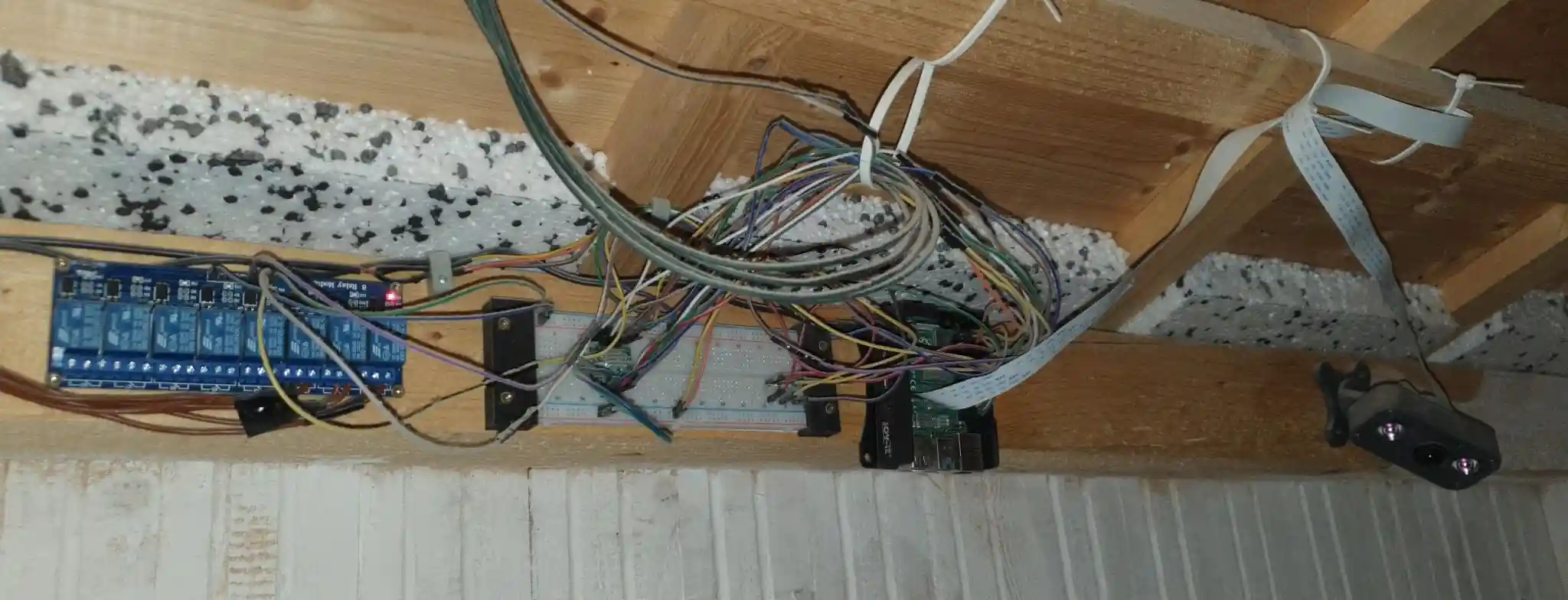

Anbei die Verkablung:

Verkabelung

Eine Montage um die Kabel abzudecken ist noch in Planung 🙈

Ohne Software nutzt jedoch die beste Hardware nichts 😌, weshalb zudem eine PWA-App sowie ein passendes Back-End entwickelt wurde.

Hinweis: Das Front-End sowie Back-End sind nur durch einen VPN-Tunnel erreichbar und somit nicht öffentlich einsehbar

Front-End⌗

Das Front-End wurde mittels Angular umgesetzt und kann als PWA-App lokal installiert werden.

Diese App bettet beide Kameras ein, deren Streams mittels dem Motion-Project zur Verfügung gestellt werden. Weiterhin kann die Beleuchtung gesteuert, die Belüftung aktiviert und die Stalltemperatur abgelesen werden.

Impressionen⌗

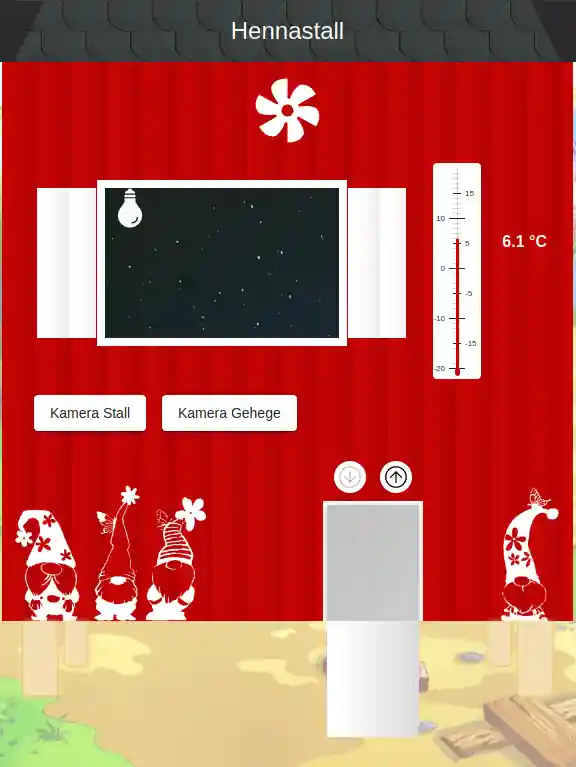

App

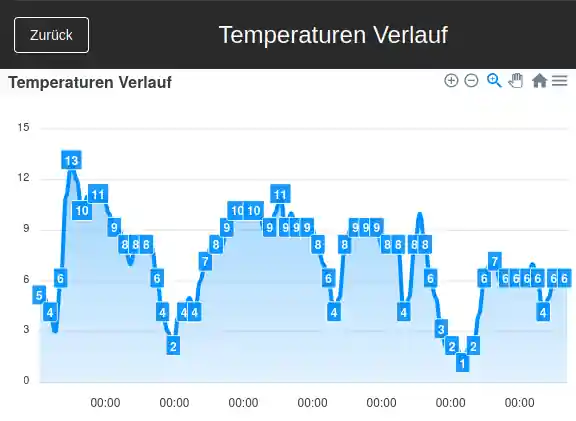

App

Back-End⌗

Das Back-End wurde mittels folgender Technologien umgesetzt:

Das Ansteuern der GPIO-Pins und somit das Steuern des Optokopplers sowie des Motors wurde mittels Python gelöst, da hier bereits entsprechende Bibliotheken zur Verfügung stehen. Die REST-API wurde dagegen mittels Rust + actix-web entwickelt.
